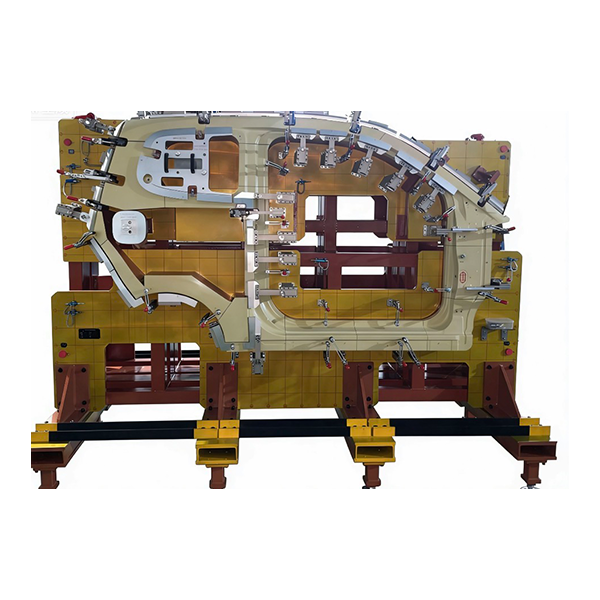

Контрольное приспособление для автомобильного экстерьера
Контрольное приспособление для автомобильного экстерьера представляет собой специализированное оборудование для проверки внешних неструктурных деталей автомобиля.
Описание
маркер
Описание продукта
Контрольное приспособление для автомобильного экстерьера представляет собой специализированное оборудование для проверки внешних неструктурных деталей автомобиля. Его ключевая задача — имитация состояния установки на автомобиле для обеспечения соответствия зазоров, уступов и общего внешнего вида между деталями экстерьера и кузовным листовым металлом проектным стандартам.
Ключевые технические характеристики
1.Ключевые объекты контроля
Бамперы: проверка монтажных отверстий для номерного знака, кронштейнов радара, контура сопряжения с решёткой радиатора на узле в сборе.
Декоративные элементы: проверка боковых юбок, рейлингов крыши, дверных ручек и т.д. Основное внимание уделяется контуру сопряжения и точкам установки защёлок.
Осветительные приборы: проверка положения монтажных лапок передних фар, задних фонарей и контура сопряжения с окружающими деталями.
2.Конструктивные особенности
Имитация установки на автомобиле: проектирование в системе координат кузова, деталь устанавливается под реальным монтажным углом для контроля.
Гибкое закрепление: использование формообразующих опорных элементов для поддержки внутренней поверхности детали во избежание повреждения видимых внешних поверхностей.
3.Порядок работы
Загрузка: деталь устанавливается в контрольное приспособление и фиксируется с помощью установочных пальцев и магнитов/зажимов.
Контроль: с помощью flush pin проверяются уступы, калибрами «проходной/непроходной» проверяются зазоры, контрольными пальцами проверяется расположение отверстий.
Оценка: если все контрольные инструменты проходят или стопорятся в соответствии с предписаниями, деталь признаётся годной.
