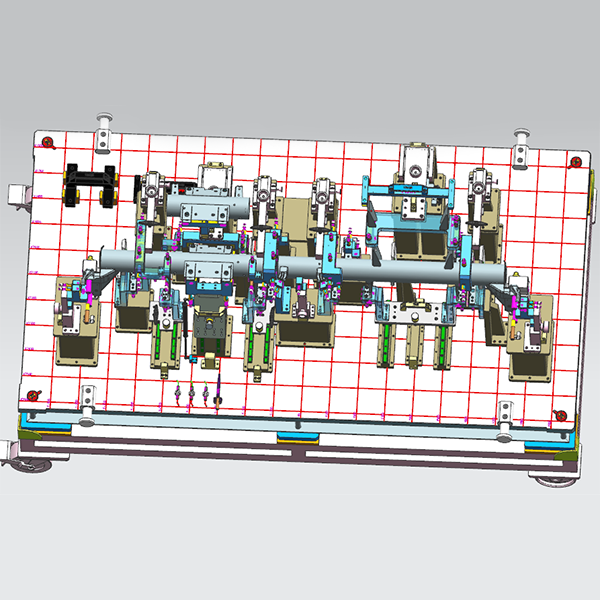

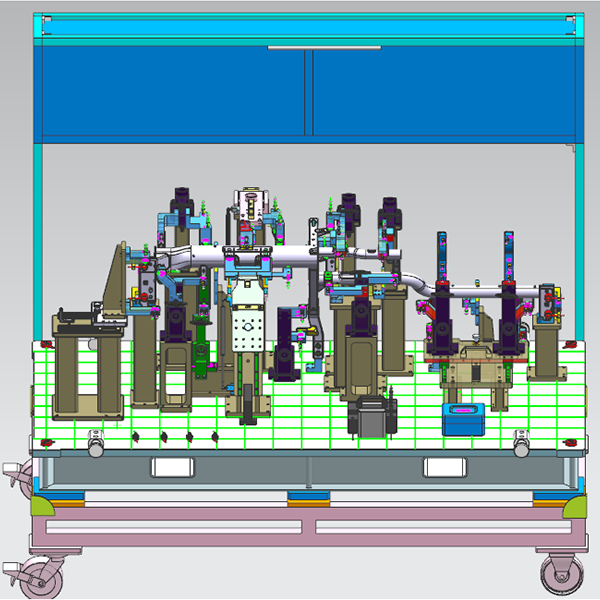

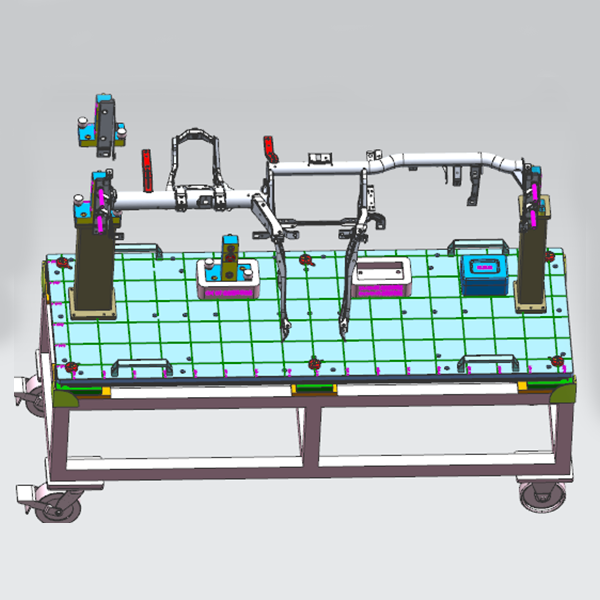

Контрольное приспособление для поперечной балки приборной панели автомобиля
Настоящее контрольное приспособление для поперечной балки приборной панели автомобиля представляет собой специализированную высокоточную контрольную оснастку, предназначенную для ключевого несущего компонента автомобильного интерьера — поперечной балки приборной панели в сборе.
Описание
маркер
Описание продукта
Настоящее контрольное приспособление для поперечной балки приборной панели автомобиля представляет собой специализированную высокоточную контрольную оснастку, предназначенную для ключевого несущего компонента автомобильного интерьера — поперечной балки приборной панели в сборе. Оно адаптировано для контроля точности размеров и соответствия сборке сварных и сборочных узлов поперечной балки приборной панели различных типов легковых и коммерческих автомобилей. Данное оборудование является ключевым для обеспечения точной установки приборной панели, системы кондиционирования, подушек безопасности и других компонентов, а также для исключения риска интерференции при сборке интерьера.
Ключевые функции
Точный контроль габаритных размеров контура поперечной балки в сборе, координат и соосности монтажных отверстий, точности расположения сварочных точек, перпендикулярности кронштейнов, плоскостности узла в сборе, а также проверка точности сопряжения балки с монтажным кронштейном рулевой колонки и креплениями приборной панели. Приспособление позволяет быстро выявлять такие дефекты, как сварочные деформации, выход размеров за пределы допусков и смещение деталей, гарантируя полное соответствие узла конструктивным стандартам сборки интерьера автомобиля.
Характеристики продукции
1.Высокоточная базовая конструкция: основной каркас изготовлен из высокопрочной углеродистой стали сварным способом и подвергнут старению для снятия напряжений. Ключевые установочные пальцы и контрольные блоки выполнены из износостойкой легированной стали. Точность контроля размеров достигает ±0,03 мм. Стабильность базовых элементов обеспечивает соответствие требованиям серийного контроля.
2.Многопозиционный интегрированный контроль: объединяет модули калибров «проходной/непроходной» для отверстий, копиров для контроля плоскостности, стоек с индикаторами для контроля перпендикулярности кронштейнов и другие модули, реализуя комплексную проверку всех размерных показателей поперечной балки в сборе на одном рабочем месте без необходимости переключения между несколькими устройствами, что повышает эффективность контроля.
3.Индивидуально адаптированная конструкция: в зависимости от конструктивных различий поперечных балок приборной панели для разных моделей автомобилей могут быть спроектированы модульные позиционирующие и контрольные блоки, совместимые с контролем балок сложной конструкции, включающих рёбра жёсткости и многочисленные кронштейны, что снижает затраты на разработку оснастки.
4.Эргономичная конструкция: оснащено быстродействующим пневматическим зажимным механизмом, элементами визуальной маркировки отклонений и измерительными интерфейсами. Оператор на линии без использования специализированных измерительных приборов может быстро выполнить закрепление и контроль, что подходит для инспекций на производственной линии и приёмочного контроля готовой продукции.
5.Конструкция с защитой от повреждений: контактные поверхности для контроля оснащены гибкими полиуретановыми накладками, предотвращающими повреждение электрофорезного или лакокрасочного покрытия поверхности балки. Эластичная позиционирующая структура предотвращает деформацию детали при зажиме.
Области применения
Широко применяется на предприятиях по производству готовых автомобилей и у поставщиков компонентов интерьера для входного контроля, межоперационного контроля, приёмочного контроля готовой продукции и на других этапах. Помогает предприятиям снизить процент повторных работ при сборке поперечной балки приборной панели и гарантировать точность сборки системы интерьера автомобиля и безопасность вождения.
